Обновленная версия популярного измерительного прибора SF-610. В отличие от предшественника у модели SF-620 - новая версия ПО, добавлен встроенный анализатор спектра, а также появилась возможность редактирования данных прибора с компьютеров, работающих под управлением ОС Windows 7 и Windows 8.
Прибор подойдёт для настройки спутниковых антенн - Триколор, НТВ+, Телекарта, Континент, ВИВА тв, Восточный экспресс, Телекарта Восток, НТВ+ восток и других спутников.

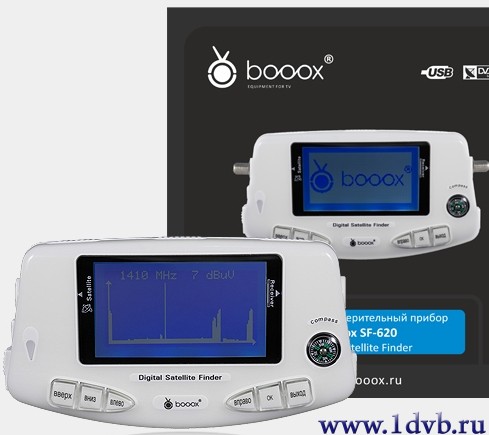

Новый, портативный прибор Booox SF-620 это простой и удобный инструмент для установки и настройки спутниковых антенн. Модель выполнена в легком, но прочном пластиковом корпусе и имеет в своем арсенале удобный измеритель уровня/качества сигнала, анализатор спектра, встроенный аккумулятор, большой ЖК-дисплей с подсветкой, мини USB для редактирования данных и т.д.. Большим преимуществом является возможность отображать уровень сигнала транспондеров с модуляцией DVB-S2. Для поиска определенного спутника, необходимо ввести (выбрать) соответствующие параметры, такие как частота гетеродина LNB, частота транспондера, символьная скорость, и т.д.
Для максимально качественной и правильной настройки спутниковой антенны, в приборе присутствует функция расчета градуса положения облучателя и поляризационного угла.
Основные преимущества SF-620:
- Прием сигнала транспондеров с модуляцией DVB-S2

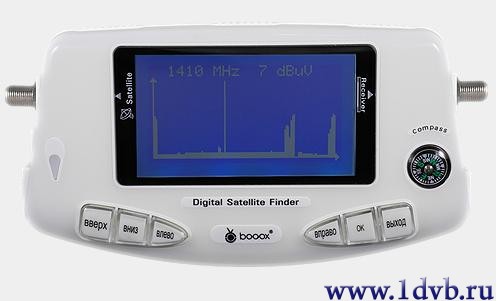

- Встроенный анализатор спектра
- Встроенная аккумуляторная батарея
- Мини USB для редактирования данных
- Предусмотрено подключение к компьютеру для обновления данных
- Поддержка Windows XP, Windows 7 и Windows 8
- Кнопки управления на русском языке
- Заряд аккумулятора от сети 220В
- Индикатор заряда аккумулятора
- Функция расчета угла наклона
- Возможность добавления/удаления спутников непосредственно в самом приборе
- Поддержка протоколов DISEqC 1.0, 1.1, 1.2 и USALS
- Звуковая и визуальная индикация принимаемого сигнала
- Большой контрастный ЖК дисплей
- Высокая скорость реакции даже на низкоскоростных транспондерах
- Простота в работе и надежность
- Редактируемый список спутников и транспондеров
Инструкция на русском языке к спутниковому прибору.
Гарантия сервис центра 12 мес.
Комплект поставки:
- Прибор SF-620
- Блок питания
- Соединитель кабеля 2шт.
- Руководство пользователя на русском языке
- Шнур USB
Практические инструкции на примерах по применению прибора:
В приборе все можно выставить, как к примеру в ресивере, в ручном режиме, надо только знать что вы сами хотите поймать.
Частоты всех спутников, ежедневно обновляются:
http://www.flysat.com/satlist.php
Поиск Триколор, ТРИКОЛОР СИБИРЬ, Нтв +, НТВ+ВОСТОК, Телекарта, Восточный экспресс, МТС, Телекарта Восток, Hotbird и других спутников на приборе:
Мы знаем данные трансподера триколора, нтв+
12226 L
DVB-S/MPEG-2 27500 3/4
Подключаем антенну (накручиваем бочку из комплекта, и со стороны Satellite подключаем антенну, с другой стороны(Receiver) можно подключить блок питания или кабель от ресивера - для подзарядки, подключать в выключенном состоянии!)
идем в меню : FIND Satellite
в меню выставляем:
sat name: не важно
LO Freq: ставим 10750 (частота гетеродина конвертера, если Триколор,ТРИКОЛОР СИБИРЬ, НТВ+, НТВ+ ВОСТОК, а если у Вас Телекарта, Восточный экспресс, МТС, Телекарта Восток, Hotbird и другие - ставим в этом пункте UNIV)
Tran Freq: 12226 (для Триколор,ТРИКОЛОР СИБИРЬ, НТВ+, НТВ+ ВОСТОК частота трансподера) (Для 140 спутника Восточный экспресс по пунктам: ставим Tran Freq: 11530 , Pol: H , Symbol Rate: 22250. Для Телекарты с 85 спутника ставим: Tran Freq:12040 , Pol: H , Symbol Rate 28800)
Symbol Rate: 27500 (скорость потока)
Pol: H (поляризация, если L нету ставим H)
22K: off (22 кГЦ обычно выключенно)
DiseqC1.0: off (Если у Вас есть дисек, тут можно выбрать его выходы)
Usals: off (используется протокол Usals для мотоподвеса)
Buzzers: ON (звуковая сигнализация сигнала)

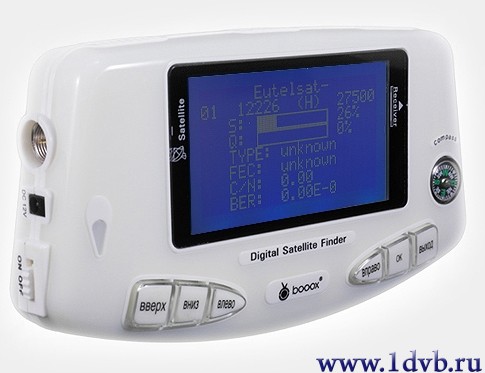

S: (это сила сигнала) Q: (качество сигнала) нажимаем тут ОК - смотрим сигнал, очень медленно крутим антенну, предварительно ее выставив в нужном направлении посмотрев у соседа или по компасу, двигаем так: приподняли по углу места (по вертикали) и двигаем справа на лево, если сигнала нет опускаем на 1 мм по вертикали, и далее двигаем по горизонтально, потом если сигнала нет опускаем еще на 1 мм и повторяем, пока не найдем сигнал.
Чем больше обе шкалы, тем лучше!
Обратите внимание, особенности цифрового приёма: Сигнал цифровой, кодированный и прибору, чтобы его "залочить"(схватить) надо 1-2-3 секунды (и это надо учитывать), если у Вас появились обе шкалы, далее двигайте антенну очень медленно по полмиллиметра - надо постараться добиться максимальных значений шкалы Q - качество, для запаса на дождливую погоду.
Данный прибор работает в любой точки России от Камчаткого края, Хабаровского края, Сахалина, ЯНАО до Москвы, Калиниграда. По инструкциям выше можно настроить спутниковую антенну практически на любой спутник.
