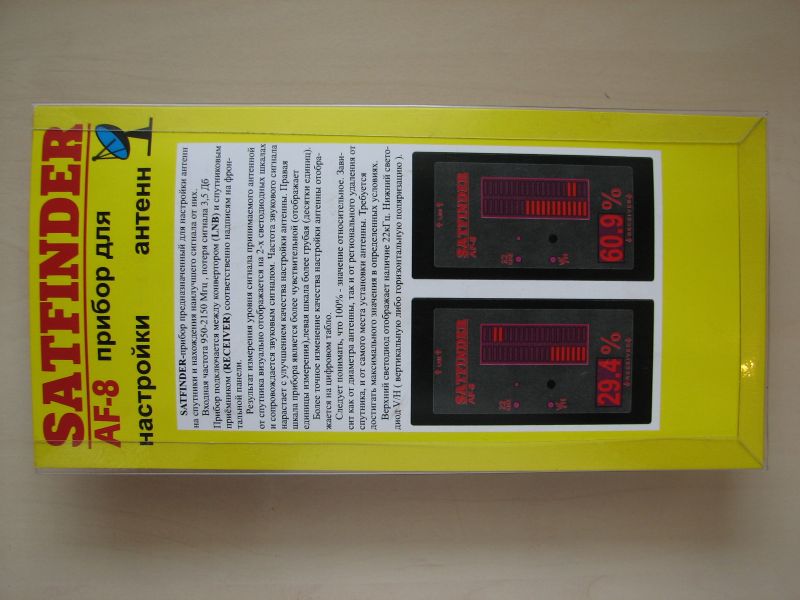

Индикатор уровня SATFINDER AF-8 применяется для точной настройки спутниковых антенн. Подключение устройства осуществляется в разрыв кабеля, между конвертером «LNB», установленным на спутниковой антенне, и спутниковым тюнером «RECEIVER», соответственно указателям на передней панели прибора. Спутниковый прибор для настройки Триколор ТВ, НТВ+, Телекарта ТВ, МТС ТВ.
Включение прибора и выбор режима. Включение SATFINDER AF-5 происходит автоматически, как только включается тюнер. Переключение с одного режима работы на другой осуществляется простым нажатием кнопки «Mode» по кругу в следующей последовательности:
- Измерение уровня;
- Измерение пикового уровня;
- Измерение напряжения;
- Измерение тока.
Режим работы устройства контролируется соответствующими светодиодами. Так, например, мигающий светодиод «Level» обозначет, что режим «PeakLevel» включен. При длительном нажатии кнопки «Mode», активируется режим «слепой» настройки, которая включает встроенный динамик. Звуковой сигнал будет нарастать в зависимости от степени увеличения уровня сигнала.
Два светодиода информируют о включении H\V (18\13В) поляризаций и включении (или выключении) тон импульсов 22КГц, идущих с тюнера на LNB.
Этот прибор является более информативным и точным по сравнению со стрелочными сатфайндерами. Настроить с его помощью антенну быстрее и точнее.
ХАРАКТЕРИСТИКИ Digital Sat-Finder AF-8:
- Диапазон частот: 950…2150 МГц
- Входной уровень: 20…100 dBuV
- Входное сопротивление: 75 ом
- Выходное сопротивление: 75 ом
- Потери сигнала: 3.5 dB
- Тип разъемов: F
- Измерение уровня сигнала
- Звуковая индикация уровня сигнала
Алгоритм настройки антенны с Satfinder DIGITAL AF-8:
1. Выставить на ресивере частоту искомого спутника.
2. Подключить прибор в разрыв кабеля между ресивером и настраиваемым конвертером, длина кабеля от конвертера до прибора от 1 до 2 м. Питание к прибору поступает от ресивера, и он включается автоматически.
3. Ориентировать антенну в сторону расположения искомого спутника (например, в Москве для "НТВ+" на юг на 2 часа). Медленно поворачивать антенну (вправо/влево) и менять угол наклона (вверх/вниз) до появления звукового сигнала и изменения показателя на светодиодных шкалах.
4. Убедится в правильности найденного спутника, так как Satfinder DIGITAL AF-8 не распознает, с какого именно спутника поступает сигнал. Для этого следует подойти к ресиверу, после обнаружения сигнала, и проверить на нем шкалу выставленного спутника. Если на ресивере индикатор сигнала меняется, то "пойман" нужный спутник.
5. Настроить антенну. Медленно вращая антенну вокруг вертикальной оси вправо/влево (изменяя азимут) и, наклоняя антенну вверх\вниз (изменяя угол наклона), добиться максимального уровня принимаемого сигнала, ориентируясь на показания 2-х светодиодных шкал, показания 3-х разрядного цифрового индикатора и/или тон звукового сигнала. Правая шкала прибора более чувствительна и отображает единицы измерения, левая грубее и показывает десятки единиц измерения (чем она больше, тем лучше настроена антенна). Звуковой сигнал при улучшении качества настройки нарастает, при желании его можно отключить кнопкой включения звука, которая находится рядом с зеленым светодиодом. Зафиксируйте антенну, убедитесь, что показания прибора имеют максимум или отличаются от максимального уровня незначительно. Следует отметить, что максимальный показатель может отличаться от 100%, так как многое зависит от регионального удаления от спутника, диаметра антенны, от места установки антенны и наличия препятствий различного рода (деревья, погодные условия и т.д.). Настройка закончена.
6. Закрепить антенну, отсоединить от Satfinder DIGITAL AF-8 кабель, идущий от ресивера и подключить его (кабель) к конвертеру.
7. Просканировать на ресивере каналы, идущие с настроенного спутника. При настройке "Триколор" или "НТВ+" точность составляет более 99%, но для таких спутников, как Turksat или HotBird, могут быть ошибки и настройку антенны придется повторить.
Если у Вас несколько антенн или на одной антенне установлено несколько конверторов на мультифидах, то необходимо произвести настройку на сигналы спутника для каждого конвертора.
