SatFinder с компасом - спутниковый измеритель сигнала (стрелочный прибор)

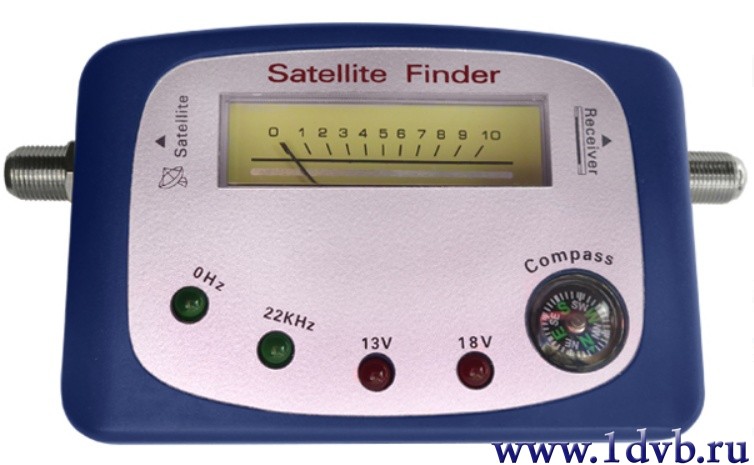

Прибор для настройки спутниковых антенн SatFinder (Satellite Finder) – предназначен для быстрого поиска спутников и точной настройки спутниковой антенны на любой спутник. Этот прибор имеет аналоговый дисплей со стрелочным индикатором уровня принимаемого сигнала. Также он оснащен звуковой сигнализацией и ручкой регулировки контроля уровня сигнала. Прибор присоединяется в разрез между конвертором и ресивером.

Краткая инструкция:

Прибор подключается между ресивером и антенной (в непосредственной близости от антенны). Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник и сильный транспондер с этого спутника, включить питание LNB. При включении питания ресивера, напряжение питания подается на конвертор и при этом происходит включение прибора, о чем сигнализирует подсветка стрелочного индикатора и незначительное отклонение стрелки прибора. После включения, необходимо приблизительно направить Вашу спутниковую антенну на нужный спутник.

Установите стрелку на шкале приблизительно по средине, регулируя ручку уровня сигнала . Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь максимального отклонения стрелки прибора. Если стрелка прибора отклонится за значение "10", отрегулируйте ручку уровня сигнала, уменьшив показания прибора до деления "5". Снова медленно перемещайте антенну (вправо/влево и вверх/вниз), добейтесь максимального отклонения стрелки прибора. После этого настройка на спутник окончена.

При использовании прибора SatFinder для настройки спутниковой антенны порядок действий будет следующим.



1. Отрезаете небольшой кусочек телевизионного кабеля (около 15-120см) и с обоих концов кабеля накручиваете F-коннекторы. Или берете (покупаете в магазине) переходник «игла» (с обоих сторон F-штекер).



2. Отсоединяете от конвертера антенный кабель, идущий к ресиверу.



3. Накручиваете один конец отрезанного короткого кабеля (или переходника) на разъем прибора SatFinder с надписью «To LNB» (выход на конвертер). Второй конец отрезанного короткого кабеля (или переходника) накручиваете на конвертер, закрепленный на спутниковой антенне.



4. Отсоединенный кабель, идущий к ресиверу, прикручиваете к разъему прибора SatFinder с надписью «To REC» (выход на ресивер).



5. Включаем в питание 220В спутниковый ресивер «, ждем его загрузки, выставляем частоту  и идем крутить антенну.



6. Теперь регулятором «Контроля уровня сигнала» перемещаем (крутим по часовой стрелке) стрелку индикатора до тех пор пока звук не станет еле слышным.



7. Прибор для настройки спутниковых антенн SatFinder (Satellite Finder) реагирует на любой получаемый сигнал (можете провести рукой возле конвертера, и прибор запищит, а стрелка отклонится). Согласно инструкции по настройке (монтажу), медленно поворачиваете спутниковую антенну. Когда услышите звуковой сигнал прибора, и стрелка индикатора сигнала отклонится, смотрите на экран телевизора.
а) Если сигнал со спутника появился, то переходим к точной настройке.
б) Если сигнала со спутника нет, возвращаем стрелку индикатора сигнала  «5» (крутим регулятор «Контроля уровня сигнала» против часовой стрелки) и продолжаем крутить антенну.



8. Возвращаем стрелку индикатора сигнала на цифру «5» (крутим регулятор «Контроля уровня сигнала» против часовой стрелки) и начинаем еще медленнее поворачивать спутниковую антенну (производим точную настройку согласно инструкции по настройке). При каждом повороте спутниковой антенны стрелка индикатора сигнала отклоняется и прибор пищит. Каждый раз возвращаем стрелку на цифру «5», пока стрелка практически не перестанет двигаться. Это означает, что мы добились максимальной настройки на сигнал со спутника. Проверьте в меню ресивера уровни сигнала (смотрите инструкцию по настройке).



9. Теперь отсоединяем прибор для настройки спутниковых антенн SatFinder (Satellite Finder) и прикручиваем антенный кабель, идущий к ресиверу, к конвертеру.



10. Настройка завершена, приятного просмотра!
